Torrette semiautomatiche per l’erogazione di servizi - B4030 60

B4030 60

B4030 60

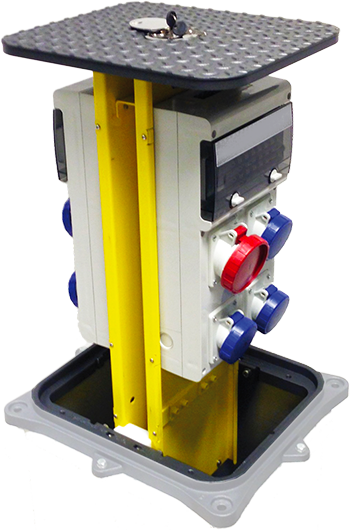

Torrette semiautomatiche per l’erogazione di servizi

Variante della linea Energy Pilomat, è una stazione di alimentazione a torretta con movimento semiautomatico progettata per erogare energia e servizi in modo pratico e sicuro.

Il modello B3040 della linea Energy è la versione intermedia, progettata con due lati utilizzabili e maggiore spazio di alloggiamento. Offre più prese mantenendo lo stesso grado di protezione IP66 e l’altezza da 600 mm. Con classe di carico C250 e profondità di posa di 1200 mm, offre versatilità e praticità, per aree dove sono necessarie connessioni multiple.

Ambiti di utilizzo

  • Elettricità

    Elettricità

Configurazione standard

Torretta
Dispositivo per l’erogazione di energia elettrica
Pozzetto
Struttura interrata per l’alloggiamento della torretta.

ATTENZIONE: le prese non sono incluse, la configurazione personalizzata deve essere approvata.

Personalizzazioni

La vasta gamma di accessori permette di personalizzare il dissuasore secondo qualsiasi esigenza estetica, funzionale e di sicurezza.

Dati tecnici

Dimensioni

 400 × 300 mm

Altezza

 600 mm

Materiale

 Acciaio S235JR

Finitura

 Trattamento anti corrosione - verniciatura standard giallo RAL 1021, piastra di copertura nera

Linea collegamento in uscita dalla torretta

 Di serie 3m (solo per ordini di torrette equipaggiate di prese elettriche)

Grado di protezione dei componenti elettrici

 IP 66

Classe di carico (EN124)

 C250

Possibilità chiusino riempibile

 NO

Dimensionali

Articoli configurabili

  • A2
    Presa Schuko - 230 V 16 A 1P/N/PE
    con interruttore di protezione, 1P+N, 6 kA/C16A

  • A1
    Presa IEC 309 (CEE blu) - 230 V 16 A 1P/N/PE
    con interruttore di protezione, 1P+N, 6 kA-30mA/C 16 A

  • C1a
    Presa IEC 309 (CEE blu) - 230 V 16 A 1P/N/PE con interruttore generale onnipolare
    con interruttore di protezione, 1P+N, 6 kA-30mA/C 16 A

  • C1b
    Presa IEC 309 (CEE blu) - 230 V 32 A 1P/N/PE con interruttore generale onnipolare
    con interruttore di protezione, 1P+N, 6 kA-30mA/C 32 A

  • B
    Presa IEC 309 (CEE rosso) - 400 V 16 A 3P/N/PE
    con interruttore di protezione, 4P, 6 kA/C 16 A

  • C2a
    Presa IEC 309 (CEE rosso) - 400 V 16 A 3P/N/PE con interruttore generale onnipolare
    con interruttore di protezione, 4P, 6 kA/C 16 A

  • C2b
    Presa IEC 309 (CEE rosso) - 400 V 32 A 3P/N/PE con interruttore generale onnipolare
    con interruttore di protezione, 4P, 6 kA/C 32 A

Possibilità di configurazione

  • 8xA

  • 7xA
    1xB

  • 6xA
    2xB

  • 5xA
    2xB

  • 4xA
    3xB

  • 4xA
    2xC

  • 3xA
    3xB

  • 2xA
    3xB

  • 2xA
    1xB
    2xC

  • 1xA
    3xB

Scheda tecnica
